วัสดุและประเภทของลามิเนตหุ้มทองแดง (CCL) สำหรับแผงวงจรพิมพ์ (PCB)

วัสดุและประเภทของทองแดงหุ้มลามิเนต (CCL) สำหรับแผงวงจรพิมพ์ (PCB)

การแนะนำ:

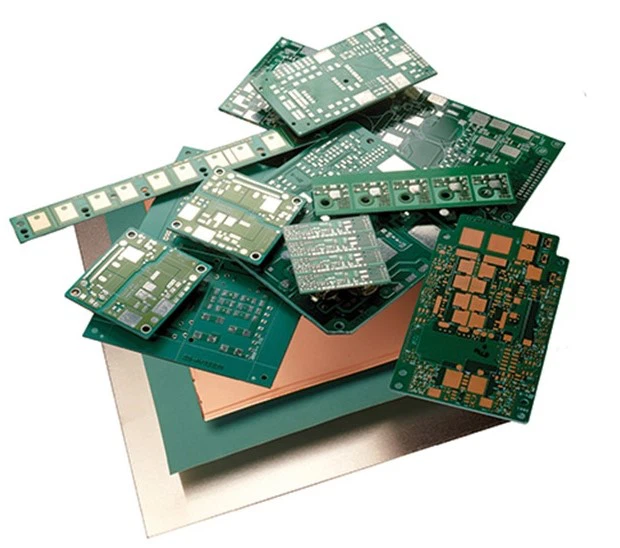

วัสดุที่ใช้ในการผลิตแผงวงจรพิมพ์ (PCB) มีบทบาทสำคัญในการทำงานและประสิทธิภาพ โดยทั่วไปแล้ว PCB จะถูกสร้างโดยใช้วัสดุที่เรียกว่า Copper Clad ลามิเนท (CCL) CCL ประกอบด้วยซับสเตรต ฟอยล์ทองแดง และกาว บทความนี้จะสำรวจวัสดุที่ใช้ใน PCB และ CCL ประเภทต่างๆ ที่มีจำหน่าย

แผงวงจรเครื่องปั่นด้าย

ชิ้นส่วนเครื่องจักรสิ่งทอ

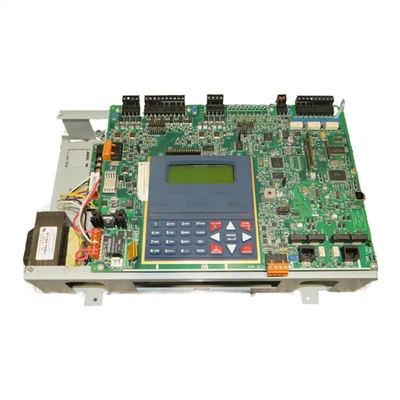

บอร์ดแผงควบคุมระบบสัญญาณกันขโมย

โมดูลตรวจจับควัน

1. วัสดุที่ใช้ใน PCB

แผงวงจรพิมพ์ส่วนใหญ่ประกอบด้วย Copper Clad ลามิเนท (CCL) ซึ่งประกอบด้วยส่วนประกอบต่อไปนี้:

พื้นผิว: พื้นผิวเป็นชั้นฉนวนที่ทำจากเรซินสังเคราะห์โพลีเมอร์สูงและวัสดุเสริมแรง เป็นฉนวนไฟฟ้าระหว่างชั้นทองแดง
ฟอยล์ทองแดง: ชั้นของฟอยล์ทองแดงที่มีความนำไฟฟ้าสูงและเชื่อมได้ติดอยู่กับพื้นผิวด้านใดด้านหนึ่งหรือทั้งสองด้าน ความหนาของฟอยล์ทองแดงโดยทั่วไปจะอยู่ระหว่าง 35 ถึง 50 ไมโครเมตร
กาว: กาวมีหน้าที่ในการยึดติดฟอยล์ทองแดงกับพื้นผิวอย่างแน่นหนา

2. ประเภทของลามิเนตเคลือบทองแดง (CCL)

Copper Clad ลามิเนทมีหลายประเภท แต่ละประเภทได้รับการออกแบบเพื่อให้เหมาะกับการใช้งานและความต้องการเฉพาะ ต่อไปนี้เป็น CCL ประเภททั่วไปบางประเภท:

a. แผ่นลามิเนตเคลือบทองแดงแบบแข็ง (RCCL) และลามิเนตเคลือบทองแดงแบบยืดหยุ่น (FCCL):

RCCL มีความแข็งแกร่งทางกลและมักใช้ใน PCB มาตรฐาน FCCL ได้รับการออกแบบให้มีความยืดหยุ่นและใช้ในการใช้งานที่ PCB จำเป็นต้องโค้งงอหรือสอดคล้องกับรูปร่างที่แตกต่างกัน

b. CCL ที่ใช้เรซินอินทรีย์:

CCL เหล่านี้ประกอบด้วยวัสดุเรซินอินทรีย์ และใช้กันอย่างแพร่หลายสำหรับ PCB มาตรฐาน
c. CCL ที่เป็นโลหะ:

CCL ที่เป็นโลหะมีแกนเป็นโลหะ ซึ่งโดยทั่วไปแล้วจะทำจากอะลูมิเนียม ให้ประสิทธิภาพการระบายความร้อนที่ดีเยี่ยม และใช้ในการใช้งานที่มีกำลังสูงซึ่งการกระจายความร้อนเป็นสิ่งสำคัญ
d. CCL ที่ใช้เซรามิก:

CCL ที่ใช้เซรามิกได้รับการออกแบบสำหรับการใช้งานที่ต้องการการส่งสัญญาณความถี่สูง มีคุณสมบัติทางไฟฟ้าที่ดีเยี่ยมและมีความคงตัวของอุณหภูมิ
e. CCL แบบหนาและแบบบาง:

CCL ถูกจัดประเภทเป็นหนาหรือบางตามความหนา CCL แบบหนาโดยทั่วไปจะมีช่วงตั้งแต่ {{0}}.8 ถึง 3.2 มิลลิเมตร ในขณะที่ CCL แบบบางจะบางกว่า 0.78 มิลลิเมตร
f. วัสดุเสริมแรง:

CCL สามารถจำแนกเพิ่มเติมตามประเภทของวัสดุเสริมแรงที่ใช้ ประเภททั่วไป ได้แก่ CCL ที่ใช้ผ้าแก้ว, CCL ที่ใช้กระดาษ และ CCL ที่ใช้คอมโพสิต (เช่น CME-1, CME-2)
g. ความต้านทานเปลวไฟ:

PCB มักถูกจัดประเภทเป็นแบบทนไฟ (FR) หรือไม่ทนไฟ PCB ทนไฟตรงตามมาตรฐานความปลอดภัยจากอัคคีภัยเฉพาะ ทำให้เหมาะสำหรับการใช้งานต่างๆ
h. การให้คะแนน UL:

มาตรฐาน Underwriters Laboratories (UL) แบ่งประเภท CCL แบบเข้มงวดออกเป็นประเภทการต้านทานเปลวไฟต่างๆ เช่น UL{{0}}V0, UL-94V1, UL-94V2 และ UL{{6 }}HB.

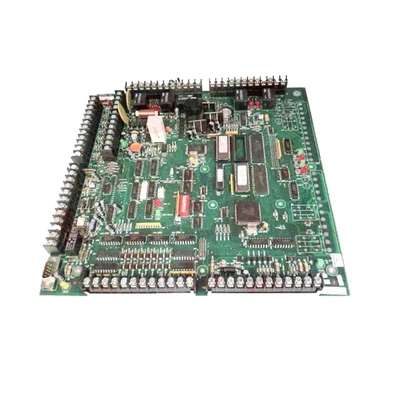

แผงควบคุมสัญญาณแจ้งเตือนเหตุเพลิงไหม้อาคารอัจฉริยะ

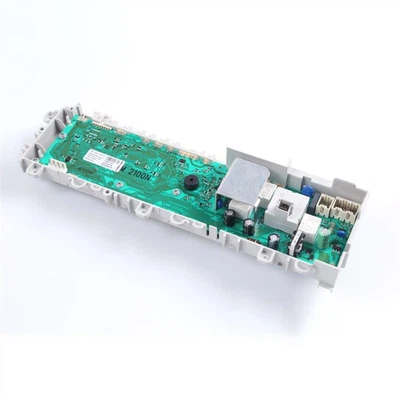

บอร์ดคอมพิวเตอร์เครื่องซักผ้าถังซัก

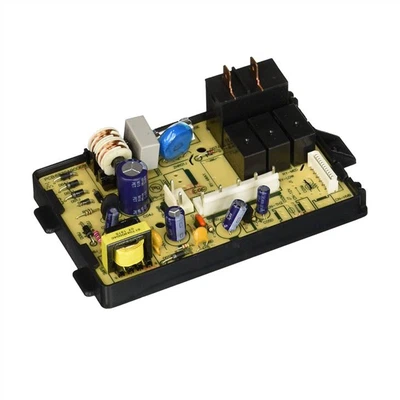

คณะกรรมการควบคุมเครื่องปรับอากาศสากล

โมดูลเซ็นเซอร์ออกซิเจนในเลือดพัลส์

บทสรุป:
การเลือกใช้ Copper Clad ลามิเนท (CCL) มีความสำคัญอย่างยิ่งในการพิจารณาประสิทธิภาพและความเหมาะสมของแผงวงจรพิมพ์สำหรับการใช้งานเฉพาะ CCL ประเภทต่างๆ มีคุณสมบัติและลักษณะเฉพาะที่หลากหลาย ทำให้เหมาะสำหรับการใช้งานทางอิเล็กทรอนิกส์และไฟฟ้าที่หลากหลาย การทำความเข้าใจวัสดุและประเภทของ CCL ถือเป็นสิ่งสำคัญสำหรับนักออกแบบและผู้ผลิต PCB เพื่อให้ตรงตามข้อกำหนดเฉพาะและความคาดหวังด้านประสิทธิภาพ
